LM53601AQDSXTQ1 Regulatore di commutazione IC regolabile positivamente 3.3V 1 uscita 1A
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LM53601AQDSXTQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di uscite: | 3.8V | Voltaggio - Input (Max): | 36 V |
|---|---|---|---|
| Voltaggio - uscita (min/fisso): | 3.3V | Voltaggio - uscita (massimo): | 6V |
| Corrente - Output: | 1A | Frequenza - Cambiamento: | 2.1MHz |
| Temperatura di funzionamento: | -40°C ~ 150°C (TJ) | ||
| Evidenziare: | 3.3V Interconnessione di regolazione di commutazione,1A IC del regolatore di commutazione,LM53601AQDSXTQ1 Interconnessione di regolazione |
||
Descrizione di prodotto
LM53601AQDSXTQ1 Regulatore di commutazione IC regolabile positivamente 3.3V 1 uscita 1A
Specificità di LM53601AQDSXTQ1
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regolatori di tensione - regolatori di commutazione DC DC | |
| Mfr | Texas Instruments |
| Serie | Automotive, AEC-Q100 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Funzione | Passo verso il basso |
| Configurazione di uscita | Risultato positivo |
| Topologia | Buck. |
| Tipo di uscita | Regolabile |
| Numero di uscite | 1 |
| Voltaggio - ingresso (min) | 3.8V |
| Voltaggio - Input (Max) | 36 V |
| Voltaggio - uscita (min/fisso) | 3.3V |
| Voltaggio - uscita (massimo) | 6V |
| Corrente - Output | 1A |
| Frequenza - Cambiamento | 2.1MHz |
| Rettificatore sincrono | - Sì, sì. |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 10-WFDFN Pad esposto |
| Confezione del dispositivo del fornitore | 10-WSON (3x3) |
| Numero del prodotto di base | LM53601 |
Caratteristiche delLM53601AQDSXTQ1
• Qualificato per applicazioni automobilistiche
• AEC-Q100 con i seguenti risultati:
¢ Classe di temperatura dell'apparecchio 1: ¢ 40°C a 125°C gamma di temperatura di funzionamento ambiente
¢ livello 2 di classificazione HBM del dispositivo
¢ livello di classificazione C5 del CDM
• Intervallo di temperatura di giunzione da 40°C a 150°C (disponibile)
• Ampia tensione d'ingresso di funzionamento: da 3,55 V a 36 V (con transiente a 42 V)
• Disponibile la possibilità di ampliare lo spettro radio
• Frequenza di commutazione fissa di 2,1 MHz
• Bassa corrente quiescente: 23 μA
• Corrente di spegnimento: 1,8 μA
• Uscita regolabile da 3,3 o 5 V
• carico di corrente massimo: 650 mA per LM53600-Q1,1000 mA per LM53601-Q1
• Modalità PWM forzata selezionabile con pin
• uscita RESET con filtro e rilascio ritardato
• Sincronizzazione delle frequenze esterne
• Compensazione interna, avviamento morbido, limite di corrente e UVLO

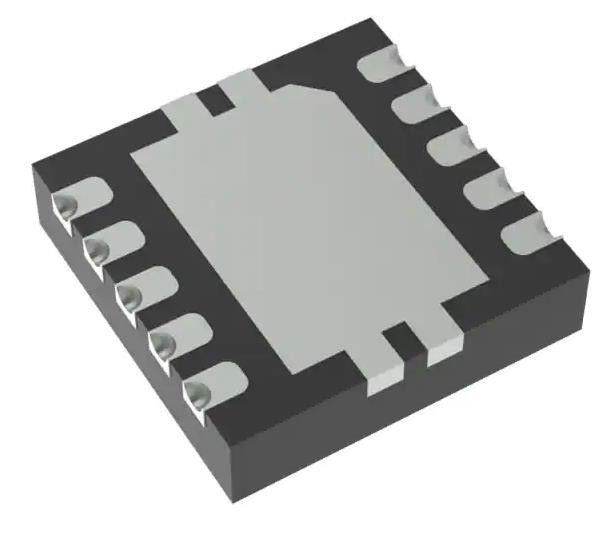

• pacchetto SON da 10 piombo, 3 mm × 3 mm con fianchi bagnabili e non bagnabili
ApplicazioneLM53601AQDSXTQ1
• Applicazioni per telecamere automobilistiche
• sistemi di assistenza alla guida per autoveicoli
• Applicazioni per carrozzeria automobilistica
