ISL97671AIRZ-TK LED Driver IC 6 Regulatore di uscita Step-Up PWM Dimming 50mA
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ISL97671AIRZ-TK |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di uscite: | 6 | Tensione - alimentazione (min): | 4.5V |
|---|---|---|---|
| Voltaggio - alimentazione (massimo): | 26.5V | Voltaggio - uscita: | 45 V |
| Corrente - uscita / canale: | 50 mA | Frequenza: | 600 kHz, 1,14 MHz |
| Temperatura di funzionamento: | -40°C ~ 85°C (TA) | Applicazioni: | Lampade di sfondo |
Descrizione di prodotto
ISL97671AIRZ-TK LED Driver IC 6 Regulatore di uscita Step-Up PWM Dimming 50mA
Specificità di ISL97671AIRZ-TK
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Conduttori LED | |
| Mfr | Renesas Electronics America Inc. |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Tipo | Regulatore DC DC |
| Topologia | Step-Up (Boost) |
| Interni | - Sì, sì. |
| Numero di uscite | 6 |
| Tensione - alimentazione (min) | 4.5V |
| Voltaggio - alimentazione (massimo) | 26.5V |
| Voltaggio - uscita | 45 V |
| Corrente - uscita / canale | 50 mA |
| Frequenza | 600 kHz, 1,14 MHz |
| Dimming | PWM |
| Applicazioni | Lampade di sfondo |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |

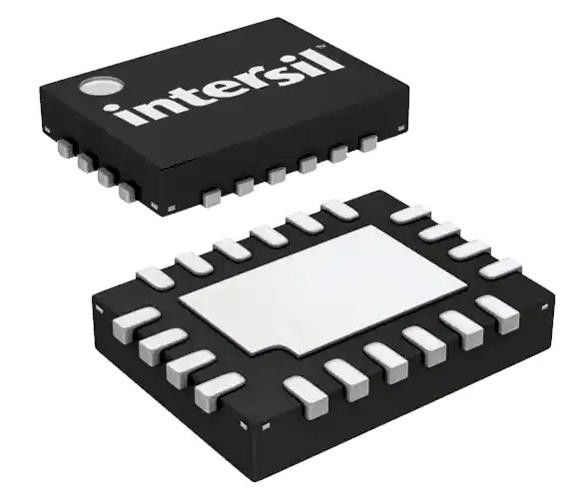

| Confezione / Cassa | 20-VFQFN Pad esposto |
| Confezione del dispositivo del fornitore | 20-QFN (3x4) |
| Numero del prodotto di base | ISL97671 |
Caratteristiche delISL97671AIRZ-TK
• canali 6 x 50 mA
• Input da 4,5 a 26,5 V con potenza massima di uscita di 45 V
• da 3V (cfr. figura 38 a pagina 26) a 21V con potenza massima di 26,5V
• Dimming PWM con controllo di spostamento di fase
• SMBus/I2C controllato PWM o DC dimming
• Dimming PWM diretto
• linearità di attenuazione PWM
- Dimming PWM con frequenza di dimming regolabile e ciclo di lavoro lineare da 0,4% a 100% < 30 kHz
- Dimming PWM diretto ciclo di lavoro lineare da 0,007% a 100% a 200Hz
• Corrispondenza corrente ± 0,7%
• Frequenza di commutazione selezionabile a 600 kHz/1,2 MHz
• Controllo dinamico dell'area della testa
• Protezione contro i guasti
- String open/short-circuit, OVP, OTP e protezione contro guasti di cortocircuito di uscita opzionale
• 20 Ld 4mmx3mm QFN pacchetto
IntroduzioneISL97671AIRZ-TK
• Display a retroilluminazione LED da tablet PC a notebook
• illuminazione di fondo a LED del monitor LCD
• retroilluminazione a LED RGB sequenziale di campo
