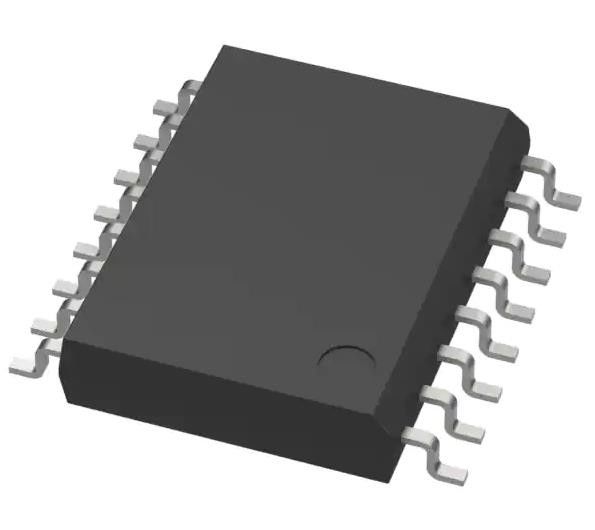

SI8660BD-B-IS Isolatore digitale a uso generale 5000Vrms 6 canale 150Mbps 35kV/μs
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SI8660BD-B-IS |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di canali: | 6 | Input - lato 1/Side 2: | 6/0 |
|---|---|---|---|
| Tensione - isolamento: | 5000Vrms | Immunità transitoria di modo comune (min): | 35kV/µs |
| Tasso di dati: | 150Mbps | TpLH/tpHL di ritardo di propagazione (massimo): | 13ns, 13ns |
Descrizione di prodotto
SI8660BD-B-IS Isolatore digitale a uso generale 5000Vrms 6 canale 150Mbps 35kV/μs
Specificità di SI8660BD-B-IS
| TIPO | Descrizione |
| Categoria | Isolatori |
| Isolatori digitali | |
| Mfr | Skyworks Solutions Inc. |
| Serie | - |
| Pacco | Tubo |
| Tecnologia | Accoppiamento per capacità |
| Tipo | Scopo generale |
| Potere isolato | - No, no. |
| Numero di canali | 6 |
| Input - Lato 1/Lato 2 | 6/0 |
| Tipo di canale | Unidirezionale |
| Tensione - Isolamento | 5000Vrms |
| Immunità transitoria in modalità comune (min) | 35 kV/μs |
| Tasso di dati | 150 Mbps |
| Ritardo di propagazione tpLH / tpHL (Max) | 13n, 13n |
| Distorsione della larghezza dell'impulso (max) | 4.5ns |
| Tempo di crescita / caduta (tipo) | 2.5ns, 2.5ns |
| Voltaggio - Fornitura | 2.5V ~ 5.5V |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-SOIC (0,295", 7,50 mm di larghezza) |
| Confezione del dispositivo del fornitore | 16-SOIC |
| Numero del prodotto di base | SI8660 |
Caratteristiche del SI8660BD-B-IS
• Funzionamento ad alta velocità
• DC a 150 Mbps
• Non è richiesta alcuna inizializzazione di avvio
• Ampia tensione di alimentazione operativa
• 2,5 ̊5,5 V
• Isolamento fino a 5000 VRMS
• 60 anni di vita a tensione nominale di funzionamento
• Alta immunità elettromagnetica
• Potenza ultra bassa (tipica)
• Funzionamento a 5 V
• 1,6 mA per canale a 1 Mbps
• 5,5 mA per canale a 100 Mbps
• Funzionamento a 2,5 V
• 1,5 mA per canale a 1 Mbps
• 3,5 mA per canale a 100 Mbps
• Input di trigger Schmitt
• Selezionabile la modalità di sicurezza
• Prodotto alto o basso per impostazione predefinita (opzione di ordine)
• Tempo preciso (tipico)
• ritardo di propagazione di 10 ns
• distorsione della larghezza dell'impulso di 1,5 ns
• 0, 5 ns di deviazione canale-canale
• 2 ns di ritardo di propagazione
• larghezza minima dell'impulso di 5 ns
• Immunità transitoria 50 kV/μs
• Qualifica AEC-Q100
• Ampia gamma di temperature
• ¥40 a 125 °C
• Imballaggi conformi alla direttiva RoHS
• Corpo largo SOIC-16
• Corpo stretto SOIC-16
• QSOP-16
• Disponibili OPN di tipo automobilistico
• Supporto alla documentazione PPAP conforme alle AIAG
• supporto per l'elenco IMDS e CAMDS
Applicazioni di SI8660BD-B-IS
• Sistemi di automazione industriale
• elettronica medica
• Fornitori di modalità di commutazione isolati
• ADC isolato, DAC
• Controllo motorio
• Invertitori di potenza
• Sistemi di comunicazione
