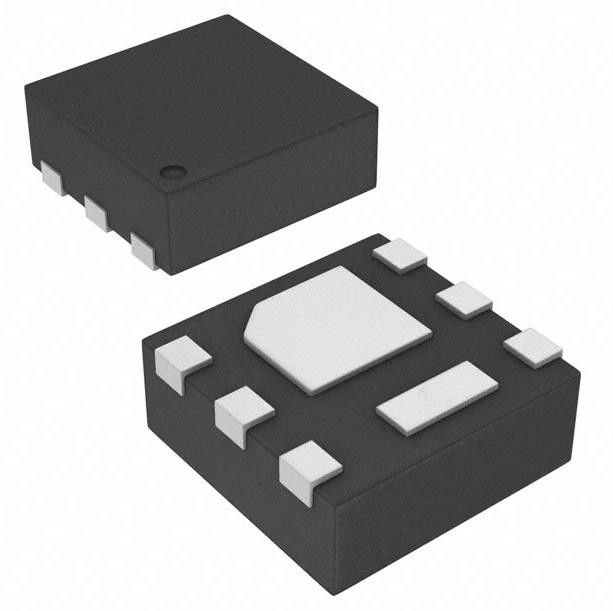

CSD87502Q2T Mosfet Array 30V 5A 2.3W Montaggio superficiale 6-WSON (2x2)
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | CSD87502Q2T |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Configurazione: | 2 N-Manica (doppi) | Caratteristica del FET: | Porta di livello logico, azionamento 5V |
|---|---|---|---|
| Voltaggio di scarico alla fonte (Vdss): | 30 V | Corrente - scarico continuo (Id) @ 25°C: | 5A |
| Rds On (Max) @ Id, Vgs: | 32.4mOhm @ 4A, 10V | Vgs(th) (Max) @ Id: | 2V @ 250μA |
| Carica della porta (Qg) (Max) @ Vgs: | 6nC @ 10V | Capacità di ingresso (Ciss) (Max) @ Vds: | 353pF @ 15V |
Descrizione di prodotto
CSD87502Q2T Mosfet Array 30V 5A 2.3W Surface Mount 6-WSON (2x2)
Specificità di Cassazione di credito
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| FET, MOSFET | |
| FET, MOSFET Array | |
| Mfr | Texas Instruments |
| Serie | NexFETTM |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tecnologia | MOSFET (ossido metallico) |
| Configurazione | 2 canale N (doppia) |
| Caratteristica FET | Porta di livello logico, azionamento 5V |
| Voltaggio di scarico alla sorgente (Vdss) | 30 V |
| Corrente - scarico continuo (Id) @ 25°C | 5A |
| Rds On (Max) @ Id, Vgs | 32.4mOhm @ 4A, 10V |
| Vgs(th) (Max) @ Id | 2V @ 250μA |
| Carica della porta (Qg) (Max) @ Vgs | 6nC @ 10V |
| Capacità di ingresso (Ciss) (Max) @ Vds | 353pF @ 15V |
| Potenza - Max | 2.3W |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 6-WDFN Pad esposto |
| Confezione del dispositivo del fornitore | 6-WSON (2x2) |
| Numero del prodotto di base | Cassazione di credito |
Codice di riferimento per la valutazione del rischio
* Basso livello di resistenza
* MOSFET indipendenti doppi
* Risparmio di spazio SON 2 x 2 mm confezione in plastica
* Ottimizzato per il driver di porta 5 V
* Valutazione di valanga
* Libero di Pb e di alogeni
* Compatibile con la RoHS
Applicazioni di CSD87502Q2T
* Convertitore sincrono Buck per applicazioni in reti, telecomunicazioni e sistemi informatici
* Protezione dell'input da adattatore o USB per notebook e tablet
* Protezione della batteria
