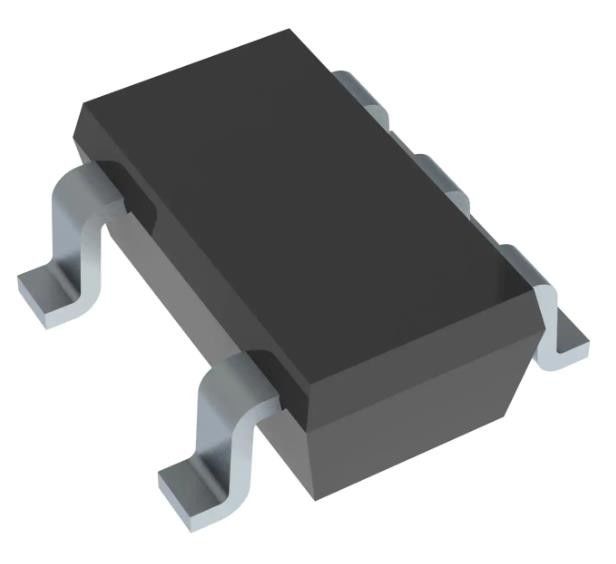

SN74AHC1G09DBVR E GATE IC 1 canale di scarico aperto SOT-23-5 2V ~ 5,5V
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN74AHC1G09DBVR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di circuiti: | 1 | Numero di input: | 2 |
|---|---|---|---|
| Caratteristiche: | Discarica aperta | Voltaggio - Fornitura: | 2V ~ 5,5V |
| Corrente - Quiescent (Max): | 1 µA | Livello logico introdotto - minimo: | 0.5V ~ 1.65V |
| Livello logico introdotto -: | 1.5V ~ 3.85V | Ritardo di propagazione max @ V, CL max: | 7.5ns @ 5V, 50pF |
Descrizione di prodotto
SN74AHC1G09DBVR E GATE IC 1 canale di scarico aperto SOT-23-5 2V ~ 5,5V
Specificità di SN74AHC1G09DBVR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Portali e inverter | |
| Mfr | Texas Instruments |
| Serie | 74AHC |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di logica | E porta |
| Numero di circuiti | 1 |
| Numero di input | 2 |
| Caratteristiche | Discarica aperta |
| Voltaggio - Fornitura | 2V ~ 5,5V |
| Corrente - Quiescent (Max) | 1 μA |
| Corrente: alta e bassa uscita | - 8 mA |
| Livello logico di input - basso | 0.5V ~ 1.65V |
| Livello logico di input - alto | 1.5V ~ 3.85V |
| Ritardo massimo di propagazione @ V, Max CL | 7.5ns @ 5V, 50pF |
| Temperatura di funzionamento | -55°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | SOT-23-5 |
| Confezione / Cassa | SC-74A, SOT-753 |
| Numero del prodotto di base | 74AHC1G09 |
Caratteristiche del SN74AHC1G09DBVR
• Intervallo di funzionamento da 2 V a 5,5 V
• tpd massimo di 6 ns a 5 V
• ±8 mA Azionamento di uscita a 5 V
• L'azione Schmitt-Trigger a tutti gli ingressi rende il circuito tollerante per tempi di aumento e caduta più lenti degli ingressi
• Performance di chiusura superiore a 250 mA per JESD 17
• La protezione ESD supera la JESD 22:
️ Modello del corpo umano 2000-V (A114-A)
Il modello di dispositivo caricato da 1000 V (C101)
Applicazioni di SN74AHC1G09DBVR
• Scanner per codici a barre
• Soluzioni per i cavi
• Libri elettronici
• PC integrati
• Trasmettitore di campo: sensori di temperatura o pressione
• Biometria delle impronte digitali
• HVAC: riscaldamento, ventilazione e aria condizionata
• Network-Attached Storage (NAS)
• La scheda madre del server e la PSU
• Radio definite da software (SDR)
• TV: alta definizione (HDTV), LCD e digitale
• Sistemi di comunicazione video
• schede di accesso ai dati wireless, cuffie, tastiere, mouse e schede LAN
