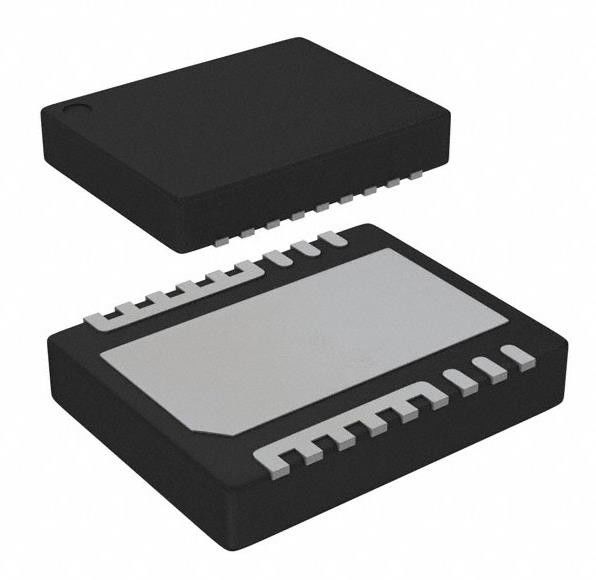

CSD97396Q4MT Half Bridge Driver Converter sincrono Potenza MOSFET 8-VSON
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | CSD97396Q4MT |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Corrente - uscita / canale: | 30A | Corrente - uscita di punta: | 65A |
|---|---|---|---|
| Voltaggio - Fornitura: | 4.5V ~ 5.5V | Tensione - carico: | 4,5 V ~ 24 V |
| Temperatura di funzionamento: | -40°C ~ 150°C (TJ) | Caratteristiche: | Circuito bootstrap, emulazione di diodi |
Descrizione di prodotto
CSD97396Q4MT Half Bridge Driver Converter sincrono Potenza MOSFET 8-VSON
Specificità di CSD 97396Q4MT
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Conduttori a mezzo ponte | |
| Mfr | Texas Instruments |
| Serie | NexFETTM |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Configurazione di uscita | Mezzo ponte |
| Applicazioni | Convertitori di cuscinetto sincroni |
| Interfaccia | PWM |
| Tipo di carico | Induttivo |
| Tecnologia | MOSFET di potenza |
| Rds On (Tipo) | - |
| Corrente - uscita / canale | 30A |
| Corrente - Pico di uscita | 65A |
| Voltaggio - Fornitura | 4.5V ~ 5.5V |
| Tensione - carico | 4.5V ~ 24V |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Caratteristiche | Circuito di bootstrap, emulazione di diodi |
| Protezione contro i difetti | Tiro attraverso |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-PowerVFDFN |
| Confezione del dispositivo del fornitore | 8-VSON (3.5x4.5) |
| Numero del prodotto di base | CSD 97396 |
Caratteristiche delCSD 97396Q4MT
* Efficienza del sistema superiore al 93% a 15 A
* Corrente continua nominale massima 30 A, picco 65 A
* Funzionamento ad alta frequenza (fino a 2 MHz)
* Alta densità - SON 3,5 mm x 4,5 mm
* Pacchetto di induttanza ultra-bassa
* Impressione di PCB ottimizzata per il sistema
* Modalità di corrente ultra bassa quiescenza (ULQ)
* 3,3 V e 5 V segnale PWM compatibile
* Modalità di emulazione dei diodi con FCCM
* Voltaggi di ingresso fino a 24 V
* Input PWM a tre stati
* Diodo Bootstrap integrato
* Protezione da sparo
* RoHS Compliant - Terminale senza piombo
* Libero di alogeni
Applicazioni diCSD 97396Q4MT
* Convertitori di corrente continua per Ultrabook/Notebook
* Soluzioni multifase Vcore e DDR
* Buck sincrono al punto di carico nelle reti, nelle telecomunicazioni e nei sistemi informatici
