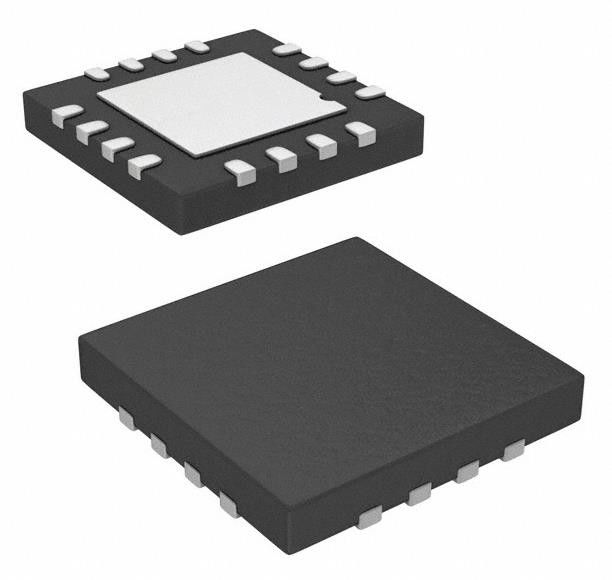

CY8CMBR3108-LQXIT Taste tocco capacitive 16-QFN (3x3) 1.8V ~ 5.5V
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | CY8CMBR3108-LQXIT |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Processore di base: | 8051 | Tipo di memoria del programma: | Senza ROM |
|---|---|---|---|
| Dimensione della RAM: | 16K x 8 | Interfaccia: | ² C, USB, USART DI I |
| Numero di I/O: | 40 | Voltaggio - Fornitura: | 3V ~ 3,6V |
Descrizione di prodotto
CY8CMBR3108-LQXIT Taste tocco capacitive 16-QFN (3x3) 1.8V ~ 5.5V
Specificità di CY8CMBR3108-LQXIT
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Interfaccia | |
| Sensore, tocco capacitivo | |
| Mfr | Infineon Technologies |
| Serie | CapSense® ExpressTM SmartSenseTM |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Digi-Key programmabile | Non verificato |
| Tipo | Buttoni |
| Detezione di prossimità | - Sì, sì. |
| Numero di input | Fino a 8 |
| Canali di guida a LED | Fino a 4 |
| Interfaccia | I2C |
| Risoluzione | - |
| Voltaggio - Fornitura | 1.8V ~ 5.5V |
| Corrente - Fornitura | 140 mA |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-UFQFN Pad esposto |
| Confezione del dispositivo del fornitore | 16-QFN (3x3) |
| Numero del prodotto di base | CY8CMBR3108 |
Caratteristiche del CY8CMBR3108-LQXIT
Amministratore:
■ Controller CapSense Express configurabile su registro
Non è richiesto lo sviluppo del firmware
Algorithm di rilevamento dei CSD brevettato
️ Alta sensibilità (0,1 pF)
• Spessore di copertura fino a 15 mm per il vetro e 5 mm per la plastica
• Soluzioni di prossimità
• Sensibilità fino a 2 fF per conteggio
Performance SNR superiore a 100:1
• prestazioni di resistenza al rumore superiori contro il rumore condotto e irradiato
• Ultrabasse emissioni irradiate
• Imposta e mantiene le prestazioni ottimali del sensore durante il tempo di esecuzione
• Eliminano le regolazioni manuali durante lo sviluppo e la produzione
■ CapSense a bassa potenza
Consumo medio di corrente di 22 μA per sensore a intervallo di aggiornamento di 120 ms
■ Interfaccia utente avanzata
Tolleranza al liquido
• Fino a otto GPO ad alta corrente per azionare i LED
Sottomissione dei sensori di fianco (FSS) per eliminare i falsi tocchi nei pulsanti a distanza ravvicinata
¢ Interruzione della linea di attenzione all'host per indicare qualsiasi cambiamento nello stato del sensore
■ Diagnostica del sistema per rilevare
Valore errato del condensatore modulatore (CMOD)
Capacità parasitaria del sensore fuori raggio (CP)
¢ pantaloncini sensori
■ strumento di personalizzazione EZ-ClickTM
GUI semplice per la configurazione dei dispositivi
- visualizzazione e monitoraggio dei dati dei pulsanti, dei cursori e dei sensori di prossimità CapSense
¢ Diagnostica del sistema per il debug rapido
■ I2C slave
Supporta fino a 400 kHz
Corrispondenza di indirizzo Wake-on-hardware
¢ Nessun arresto dell'autobus o allungamento dell'orologio durante le operazioni
■ Funzionamento a bassa potenza da 1,71-V a 5,5 V
¢ modalità Deep Sleep con sveglia su interruzione e rilevamento indirizzo I2C
■ Intervallo di temperature industriali: ¥40 °C a +85 °C
■ Opzioni di pacchetto
️ SOIC a 8 pin (150 mil)
¢ SOIC a 16 pin (150 mil)
️ 16 pin QFN (3 × 3 × 0,6 mm)
️ 24 pin QFN (4 × 4 × 0,6 mm)
Applicazioni di CY8CMBR3108-LQXIT
I controller CY8CMBR3xxx CapSense® ExpressTM consentono all'utente un sensore tattile capacitivo avanzato e facile da implementare
Questa famiglia di soluzioni per l'interfaccia, configurabile tramite registro, che supporta fino a 16 input di rilevamento capacitivo, elimina il tempo necessario
Questi controller sono ideali per l'implementazione di pulsanti capacitivi, slider e soluzioni di rilevamento di prossimità con
tempi minimi di ciclo di sviluppo.
