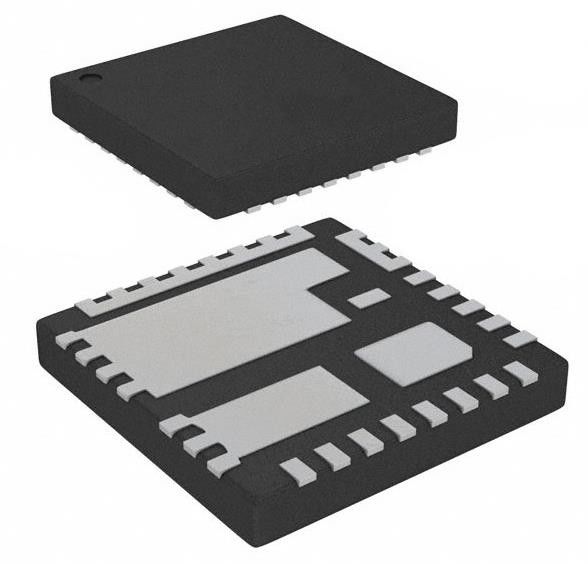

FDMF3035 Conduttore a mezzo ponte Converter sincroni UMOS 31-PQFN (5x5)
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | FDMF3035 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di uscite: | 1 | Voltaggio - ingresso (min): | 2.5V |
|---|---|---|---|
| Voltaggio - Input (Max): | 5.5V | Voltaggio - uscita (min/fisso): | 0.6V |
| Voltaggio - uscita (massimo): | 0.6V | Corrente - Output: | 3A |
| Frequenza - Cambiamento: | 2.4MHz | Temperatura di funzionamento: | -40°C ~ 85°C (TA) |
Descrizione di prodotto
FDMF3035 Conduttore a mezzo ponte Converter sincroni UMOS 31-PQFN (5x5)
Specificità di FDMF3035
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Conduttori a mezzo ponte | |
| Mfr | semi |
| Serie | PowerTrench®, SyncFETTM |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Configurazione di uscita | Mezzo ponte |
| Applicazioni | Convertitori di cuscinetto sincroni |
| Interfaccia | PWM |
| Tipo di carico | Induttivo |
| Tecnologia | UMOS |
| Rds On (Tipo) | 1Ohm LS, 1Ohm HS |
| Corrente - uscita / canale | 50A |
| Corrente - Pico di uscita | 50A |
| Voltaggio - Fornitura | 4.5V ~ 5.5V |
| Tensione - carico | 4.5V ~ 24V |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Caratteristiche | Circuito di bootstrap, emulazione di diodi |
| Protezione contro i difetti | Tiro attraverso, UVLO |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 31-PowerWFQFN |
| Confezione del dispositivo del fornitore | 31 - PQFN (5x5) |
| Numero del prodotto di base | FDMF3035 |
Caratteristiche del FDMF3035
• Supporta la modalità PS4 per IMVP−8
• Ultra-compatto 5 mm x 5 mm PQFN Copper-Clip Package con Flip Chip Low-Side MOSFET
• Trattamento di corrente elevata: 50 A
• 3−Stato 5 V PWM Input Gate Driver
• Bassa corrente di spegnimento IVCC < 6 A
• Emulazione di diodi per una maggiore efficienza del carico luminoso
• MOSFET onsemi POWERTRENCH per le forme d'onda di tensione pulita e per la suoneria ridotta
• tecnologia semi-SyncFET (diodo Schottky integrato) nel MOSFET a basso lato
• Diodo Schottky integrato
• Optimizato / tempi di scadenza estremamente brevi
• Blocco sotto tensione (UVLO) su VCC
• Ottimizzato per frequenze di commutazione fino a 1,5 MHz
• Intervallo di temperatura di funzionamento della giunzione: da -40°C a +125°C
• sul semi imballaggio verde e sulla conformità RoHS
Applicazioni del FDMF3035
• Notebook, tablet e ultrabook
• Servitori e postazioni di lavoro, convertitori DC-DC V-Core e non V-Core
• Calcolatori desktop e all-in-one, convertitori DC-DC V-core e non V-core
• Convertitori di corrente continua ad alta corrente
• Moduli regolatori di tensione a fattore di piccole dimensioni
