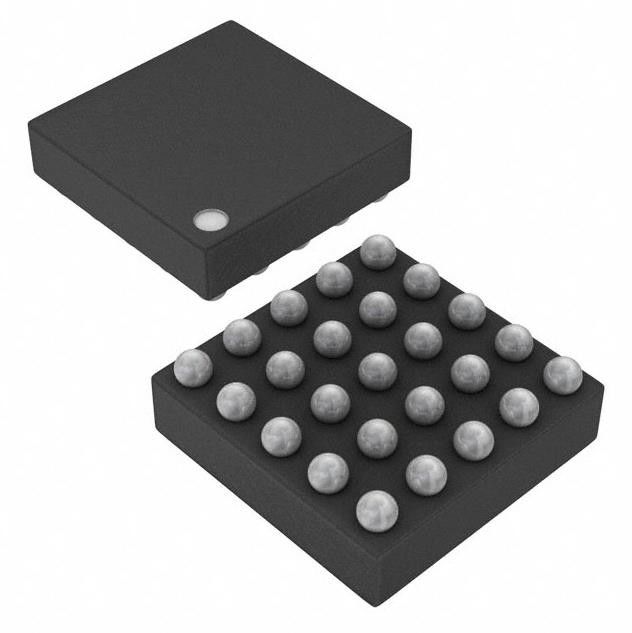

25DSBGA Power Management ICs 300mA Battery Charger IC BQ25120AYFPR
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | BQ25120AYFPR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | BQ25120AYFPR | Numero delle cellule: | 1 |
|---|---|---|---|
| Corrente di carica - max: | 300mA | Tensione del pacchetto della batteria: | 4.2V |
| Tensione - rifornimento (massimo): | 5.5V | Interfaccia: | ² C DI I |
| Temperatura di funzionamento: | -40°C ~ 85°C (TUM) | Pacchetto/caso: | 25-DSBGA |
| Evidenziare: | 25DSBGA Power Management ICs,BQ25120AYFPR,caricabatteria 300mA IC |
||
Descrizione di prodotto
Batteria CHG LI-ION 1CELL 25DSBGA di BQ25120AYFPR SMD LED Chip Power Management
BATTERIA CHG LI-ION 1CELL 25DSBGA DI IC
Il bq25120A è una gestione altamente integrata IC della carica della batteria che integra il più comune
funzioni per i dispositivi portabili: Caricatore lineare, uscita regolata, commutatore del carico, ripristino manuale con
temporizzatore e di controllo di tensione della batteria.
Caratteristiche di BQ25120AYFPR
• Tempo di operazione di sistema di aumenti fra le spese
– 300-mA configurabile Buck Regulator (difetto 1.8-V)
– quoziente d'intelligenza (tipico) del Na 700 con Buck Converter Enabled (nessun carico)
– Commutatore configurabile del carico o uscita di 100mA LDO (commutatore del carico per difetto)
– Fino alla corrente di carica 300-mA per il carico veloce
– 0,5% batterie accurate Voltage Regulation (configurabile da 3,6 V a 4,65 V ai punti 10-mV)
– Corrente configurabile di termine giù a µA 500
– Monitor della batteria basato tensione semplice
• Soluzione altamente integrata con la piccola orma
– 2,5 millimetri x 2,5 pacchetto di millimetro WCSP e 6 componenti esterne per la soluzione minima
– Di sveglia a pulsante ed ha risistemato con i generatori d'impulsi regolabili
– Gestione del percorso di potere per la potenza del sistema e caricare la batteria
– La gestione del percorso di potere permette <50 nA="" Ship="" Mode="" Battery="" Quiescent="" Current="" for="" Longest="" Shelf="" Life="">
– il caricabatteria funziona a partire da 3,4 V – a 5,5 VIN (5.5-V OVP/20-V tolleranti)
– Perni dedicati per il limite della corrente di ingresso, la corrente di carica, la corrente di termine e l'uscita di stato
Specifiche di BQ25120AYFPR
|
Mfr
|
Texas Instruments
|
|
Serie
|
-
|
| Pacchetto | Nastro & bobina (TR) Tagli il nastro (CT) |
|
Prodotto
|
BQ25120AYFPR
|
|
Chimica della batteria
|
Ione/polimero del litio
|
|
Numero delle cellule
|
1
|
|
Corrente - facendo pagare
|
Costante - programmabile
|
|
Caratteristiche programmabili
|
Corrente
|
|
Protezione dell'errore
|
Sopra la temperatura, sopra tensione, cortocircuito
|
|
Corrente di carica - massima
|
300mA
|
|
Tensione del pacchetto della batteria
|
4.2V
|
|
Tensione - rifornimento (massimo)
|
5.5V
|
|
Interfaccia
|
² C DI I
|
|
Temperatura di funzionamento
|
-40°C ~ 125°C (TJ)
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
25-XFBGA, DSBGA
|
|
Pacchetto del dispositivo del fornitore
|
25-DSBGA
|
|
Numero del prodotto di base
|
BQ25120
|
Altre caratteristiche di BQ25120AYFPR
• Controllo della comunicazione di I2C
– Carica di tensione e corrente
– Soglia di termine
– Limite della corrente di ingresso
– Soglia di VINDPM
– Opzioni del temporizzatore
– Controllo del commutatore del carico
– Comandi per le interruzioni per gli errori e lo stato
– Adeguamento di tensione in uscita del sistema
– Adeguamento di tensione in uscita di LDO
gamma (̊ −10
Classificazioni dell'esportazione & ambientali
con avck-
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APPLICAZIONI di BQ25120AYFPR
• Orologi astuti ed altri dispositivi portabili
• Accessori di forma fisica
• Accessori medici del monitoraggio di salute
• Giocattoli ricaricabili
