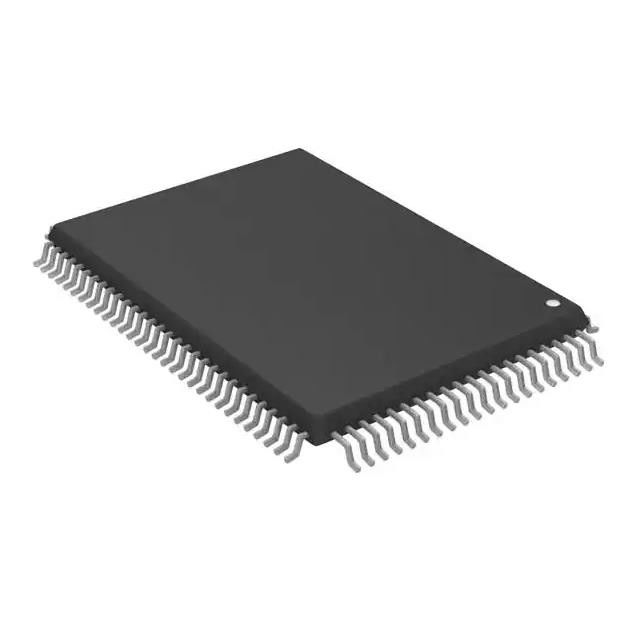

XC9572-10PQ100C IC CPLD 72MC 10NS 100QFP Dispositivo logico programmabile complesso
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | XC9572-10PQ100C |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | XC9572-10PQ100C | Tpd di tempo di ritardo (1) massimo: | 10 NS |
|---|---|---|---|
| Rifornimento di tensione - interno: | 4.75V ~ 5.25V | Numero degli elementi di logica/blocchi: | 4 |
| Numero di Macrocells: | 72 | Numero dei portoni: | 1600 |
| Numero di ingresso/uscita: | 72 | Temperatura di funzionamento: | 0°C ~ 70°C (TUM) |
| Evidenziare: | XC9572 10PQ100C,IC CPLD 72MC 10NS 100QFP,100QFP Dispositivo logico programmabile complesso |
||
Descrizione di prodotto
XC9572-10PQ100C IC CPLD 72MC 10NS 100QFP I/O 72 0°C ~ 70°C 10 ns
CI CPLD 72MC 10NS 100QFP
L'XC9572 è un CPLD ad alte prestazioni che offre funzionalità avanzate di programmazione e test nel sistema per
integrazione logica generica.È composto da otto blocchi funzione 36V18, che forniscono 1.600 porte utilizzabili
ritardi di propagazione di 7,5 ns.Vedere la Figura 2 per la panoramica dell'architettura.
Caratteristiche di XC9572-10PQ100C
• Ritardi logici pin-to-pin di 7,5 ns su tutti i pin
• fCNT a 125 MHz
• 72 macrocelle con 1.600 varchi utilizzabili
• Fino a 72 pin I/O utente
• 5V programmabili nel sistema
- Durata di 10.000 cicli di programma/cancellazione
- Programmazione/cancellazione nell'intervallo completo di tensione e temperatura commerciale
• Architettura di bloccaggio dei perni migliorata
• Blocco funzione flessibile 36V18
- 90 termini di prodotto guidano una o tutte le 18 macrocelle all'interno del blocco funzione
- Time clock globali e di prodotto, abilitazioni uscite, segnali di set e reset
Specifiche diXC9572-10PQ100C
|
TIPO
|
DESCRIZIONE
|
|---|---|
|
Categoria
|
Circuiti integrati (CI)
Incorporato
CPLD (dispositivi logici programmabili complessi)
|
|
Mfr
|
AMD
|
|
Serie
|
XC9500
|
| Pacchetto | Vassoio |
|
Prodotto
|
XC9572-10PQ100C
|
|
Digi-Key programmabile
|
Non verificato
|
|
Tipo programmabile
|
Programmabile nel sistema (minimo 10.000 cicli di programmazione/cancellazione)
|
|
Tempo di ritardo tpd(1) max
|
10 n
|
|
Alimentazione di tensione - Interna
|
4,75 V ~ 5,25 V
|
|
Numero di elementi/blocchi logici
|
4
|
|
Numero di macrocelle
|
72
|
|
Numero di cancelli
|
1600
|
|
Numero di I/O
|
72
|
|
temperatura di esercizio
|
0°C ~ 70°C (TA)
|
|
Tipo di montaggio
|
Montaggio superficiale
|
|
Confezione/caso
|
100-BQFP
|
|
Pacchetto dispositivo fornitore
|
100-PQFP (20x14)
|
|
Numero del prodotto di base
|
XC9572
|
Altre caratteristiche diXC9572-10PQ100C
• Ampio supporto IEEE Std 1149.1 boundary-scan (JTAG).
• Modalità di riduzione della potenza programmabile in ogni macrocella
• Controllo della velocità di risposta sulle singole uscite
• Capacità pin di messa a terra programmabile dall'utente
• Funzionalità di sicurezza del modello estese per la protezione del design
• Uscite 24 mA ad alto pilotaggio
• Capacità I/O 3,3V o 5V
• Tecnologia avanzata CMOS 5V FastFLASH™
• Supporta la programmazione parallela di più XC9500 contemporaneamente
• Disponibile in package PLCC a 44 pin, PLCC a 84 pin, PQFP a 100 pin e TQFP a 100 pin
intervallo (−10 ̊
Classificazioni ambientali e di esportazione diXC9572-10PQ100C
con avck-
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato RoHS | RoHS non conforme |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Risorse addizionalidi XC9572-10PQ100C
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Altri nomi | 122-1174 |
| Pacchetto standard | 66 |
